AD80 舵角指示系统 BW508
❤ 收藏

AD80 舵角指示系统 BW508

产品特点

舵角指示器系统AD80是一种将船舶航行时舵叶转动方向和角度实时准确地在驾驶室、机控室、舵机室等场所显示出来的仪器，具有高精度，可调光，灵活的设备配置，简单便捷的安装、操作和维修等性能特点。该仪器符合国际海事组织IMO规范和IEC61162标准，可广泛应用于各类船舶，是船舶航行驾驶控制的重要设备。

￥0.00
￥0.00
￥0.00
￥0.00
重量：0.00KG
商品详情

产品特点

舵角指示器系统AD80是一种将船舶航行时舵叶转动方向和角度实时准确地在驾驶室、机控室、舵机室等场所显示出来的仪器，具有高精度，可调光，灵活的设备配置，简单便捷的安装、操作和维修等性能特点。该仪器符合国际海事组织IMO规范和IEC61162标准，可广泛应用于各类船舶，是船舶航行驾驶控制的重要设备。

产品描述

模拟数字双显示。

多向调节连杆。

快拆防水接头。

多尺寸显示器选配。


性能参数


尺寸/重量


型号尺寸重量
三面舵角显示单元AD801φ370mm, High 156mm5.0kg
控制单元AD802300mm×225mm×125mm4.8kg
发讯单元AD803270mm×120mm×80mm2.6kg
舵角显示单元AD804192mm×192mm ×73mm2.4kg
舵角显示单元AD805144mm×144mm × 73mm1.3kg
舵角显示单元AD80696mm×96mm × 85mm0.5kg
调光单元AD80796mm×96mm × 64mm0.2kg

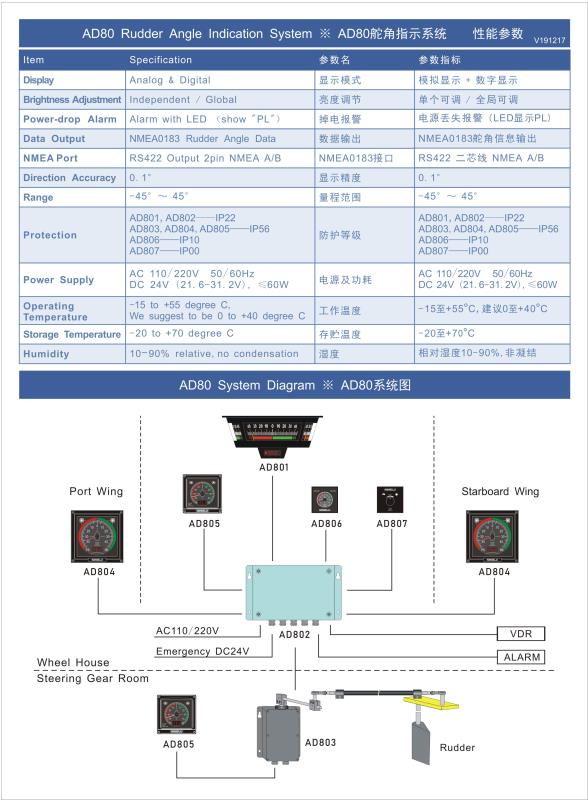

技术参数

供电电源电压

AC 110/220V 50/60Hz (出厂默认值：AC220V)

DC 24V（21.6-31.2V）

消耗功率≤ 60W DC24V
保险丝规格

250V0.5A 5x20mm

250V3A 5x20mm

数据接口2路RS-422标准输出接口,符合 NMEA0183协议
测量舵角范围

﹣45.0°至﹢45.0°

（左舷（PS）最大45.0°、右舷（SB）最大45.0°）

测量舵角精度0.1°
舵角显示误差实际角度与显示角度对应值之差应在最大角的1.5%范围内
模拟舵角显示

以指针方式指示对应刻度,显示范围为：

左舷（PS）0.0°至45.0°

右舷（SB）0.0°至45.0°

如果超出测量范围时，指针会转动到右舷（SB）

数字舵角显示

数码管显示对应的舵角度数，格式为：**.*

显示舵角范围：0.0°至45.0°

如果超出测量范围时，显示字符“---”


系统介绍

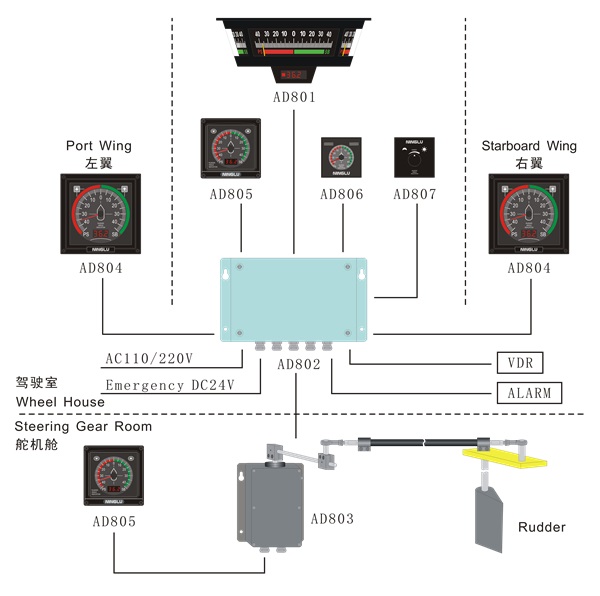

系统组成

◆显示部分

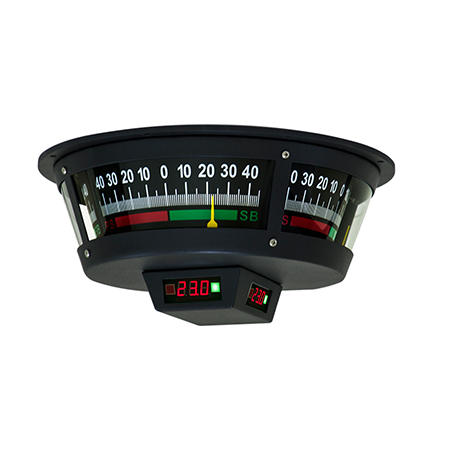

三面舵角显示单元AD801：模拟和数字显示舵叶转动的方向和角度，安装在驾驶室，可悬挂安装。

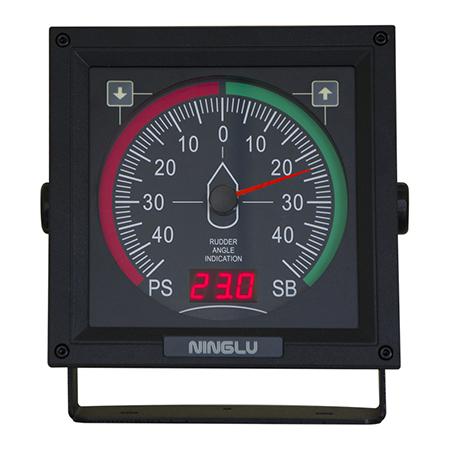

舵角显示单元AD804：模拟和数字显示舵叶转动的方向和角度，安装在左右舷，可桌面、悬挂、嵌入式安装。

舵角显示单元AD805：模拟和数字显示舵叶转动的方向和角度，安装在驾驶室，可桌面、悬挂、嵌入式安装。

舵角显示单元AD806：模拟显示舵叶转动的方向和角度，安装在驾驶室，可嵌入式安装。

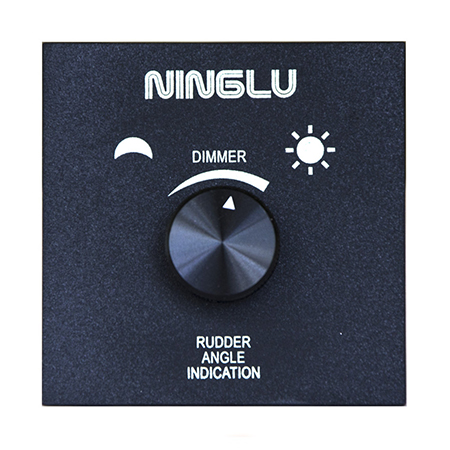

调光单元AD807：用于调节显示器的亮度，安装在驾驶室和舵机室，可嵌入式安装。


◆控制部分

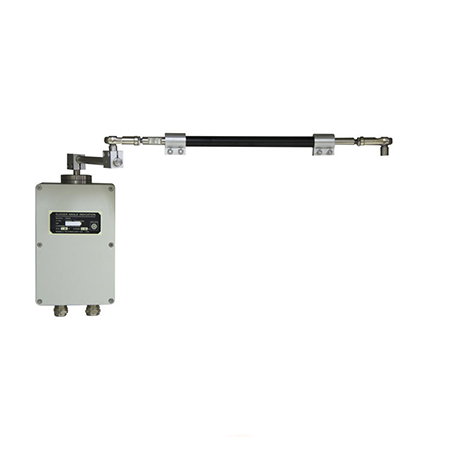

发讯单元AD803：把舵叶转动的方向和角度的机械信号转化为电子信号。

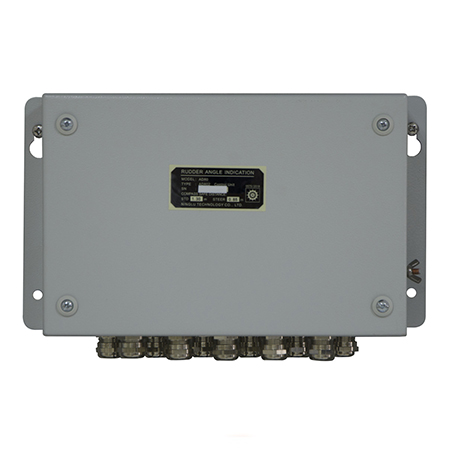

控制单元AD802：把舵叶转动的方向和角度信息连续传送给外部设备。
