产品详情 / Product details

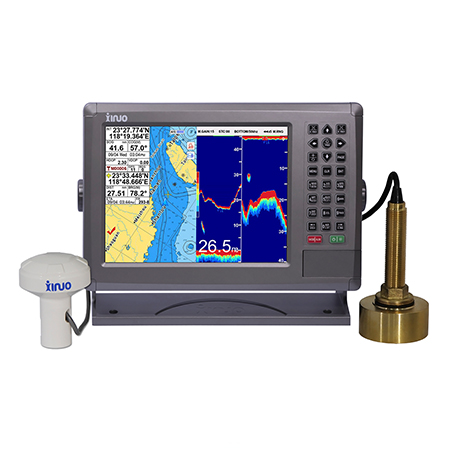

XF-1069GF GNSS&海图&鱼探 XINUO 新诺
❤ 收藏

XF-1069GF GNSS&海图&鱼探 XINUO 新诺

产品特点
· GNSS、海图、鱼探多功能集成
· 发射功率600W
· 支持50KHz、200KHz两种发射频率
· 支持干涉去除，抑制同频干扰
· 经典模式&实用模式双操作系统
· 设备联网，支持软件在线升级

￥0.00
￥0.00
￥0.00
￥0.00
重量：0.00KG
商品详情

产品特点
· GNSS、海图、鱼探多功能集成
· 发射功率600W
· 支持50KHz、200KHz两种发射频率
· 支持干涉去除，抑制同频干扰
· 经典模式&实用模式双操作系统
· 设备联网，支持软件在线升级

产品介绍


XF-1069GF鱼探仪集成了GNSS、海图、鱼探等功能模块，鱼探发射功率600W，支持50KHz、200KHz两种发射频率，具备智能的操作模式，如海底自动跟踪、自动量程、自动调整位移、自动增益等。无论您是沿海捕捞还是近海钓鱼，XF-1069GF均可帮您精准定位鱼群。

◆ 配备高质量鱼探探头，发射功率高达600W；支持50KHz、200KHz两种发射频率。
◆ 自主研发干涉去除算法，抑制同频干扰。
◆ 智能的操作模式，支持海底自动跟踪、自动量程、自动位移调整、自动增益调整等。
◆ 支持网络连接，实现软件在线升级。
◆ 先进的智能语音技术，智能播报操作内容、报警内容等。
◆ 经典模式&实用模式双操作系统，自由切换。
◆ 支持C-MAP(MAX)等多种海图数据的显示，定期更新数据。







规格参数



显示单元

XF-1069GF

屏幕类型彩色TFT液晶显示屏
屏幕尺寸10.4英寸
分辨率800*600
屏幕亮度300cd/㎡

接口

NMEA0183输出2路, NMEA0183输入2路
电源直流12V~36V
WIFI802.11 b/g/n

功耗

小于14W（电压24V）
GNSS
接收通道72通道
接收频段GPS L1: 1575.42MHz；BDS B1: 1561.098MHz
定位精度GPS&BDS2.5m(CEP50%,开阔地)
GPS5m(CEP50%,开阔地)
BDS5m(CEP50%,开阔地)
测速精度0.1m/s(50%@10m/s)
首次定位时间小于30秒(冷启动)，小于1秒(热启动)
鱼探参数
发射频率 50/200KHz

发射功率

600W
量程单位 米/英寻/英尺
量程范围

单位为米/英寻:  2.5，5.0，10，15，20，30，40，50，80， 100，150，200，300，500，1000

单位为英尺:  5，10，20，30，40，60，80，100，150，200，300，500，1000，2000，3000

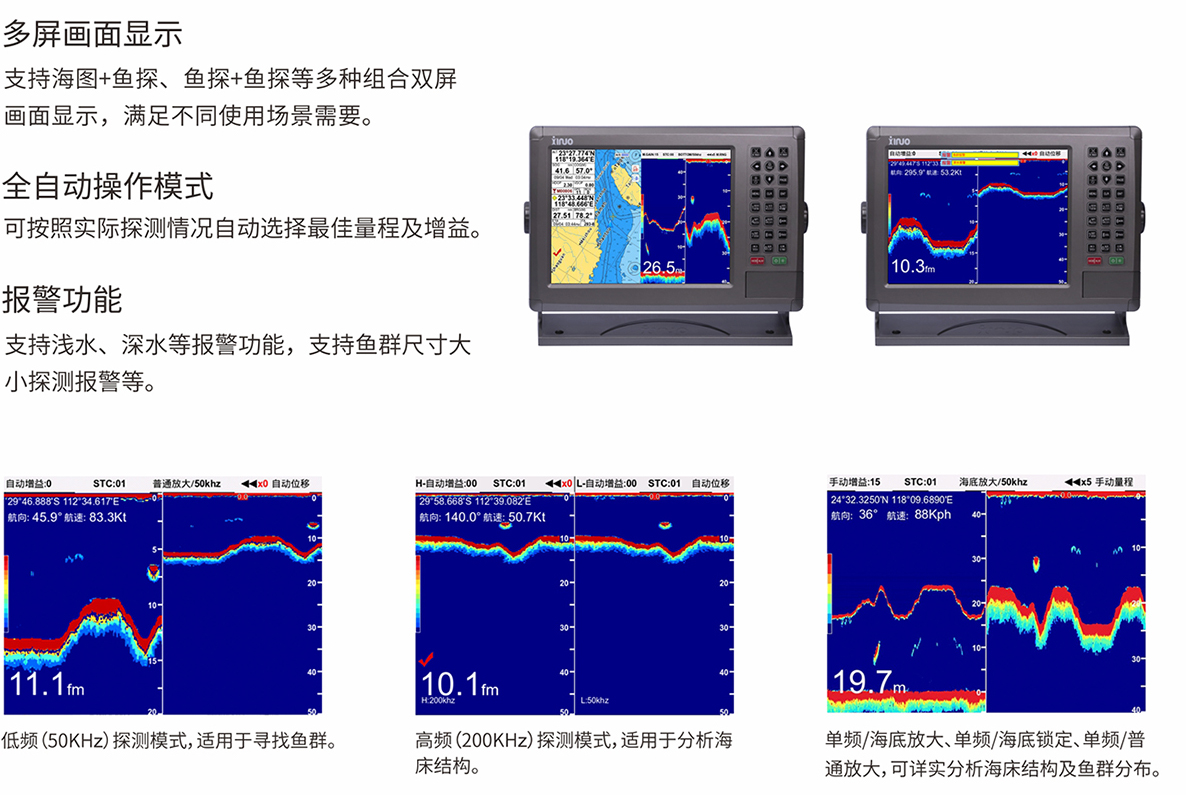

显示模式单频、双频、单频/普通放大、单频/海底放大、单频/海底锁定

A示波

A示波图显示在屏幕右边缘可以打开或关闭

增益控制

可调整31级

STC 水平

可调整10级

回波颜色

单色、8色、16色

回波信号分级

1，2，3，4

回波背景颜色

蓝色(默认值)、黑色、白色

消色

有4个较弱回波颜色可关闭

海底轮廓线

突出海底轮廓的显示

海底轮廓线

0 1 2 3 4 5 6 7 8

降噪水平

低，中，高

深度报警模式

浅水报警模式、深水报警模式

鱼群报警颜色

依据回声波7个不同的颜色: 1L(强)  2L 3L 4L(中) 5L 6L 7L(强)

鱼群报警尺寸

小、中、大

深度读取

深度线位置调整灵活，方便读取深度值

水声速度修正

1500米/秒(默认值)， 可调节范围：1400-1600米/秒

吃水线修正

一次可调0.1个单位，可调节范围：0.0-19.9

水深输出语句

$XXDPT (NMEA-0183)
环境
存储温度-20℃~+60℃
工作温度-15℃~+55℃
防水等级IP65

符合标准

IEC 62287-1; IEC 61108-1; IEC 61162-1; IEC 60945; ITU-R M.1371-5; IMO.A.694(17)

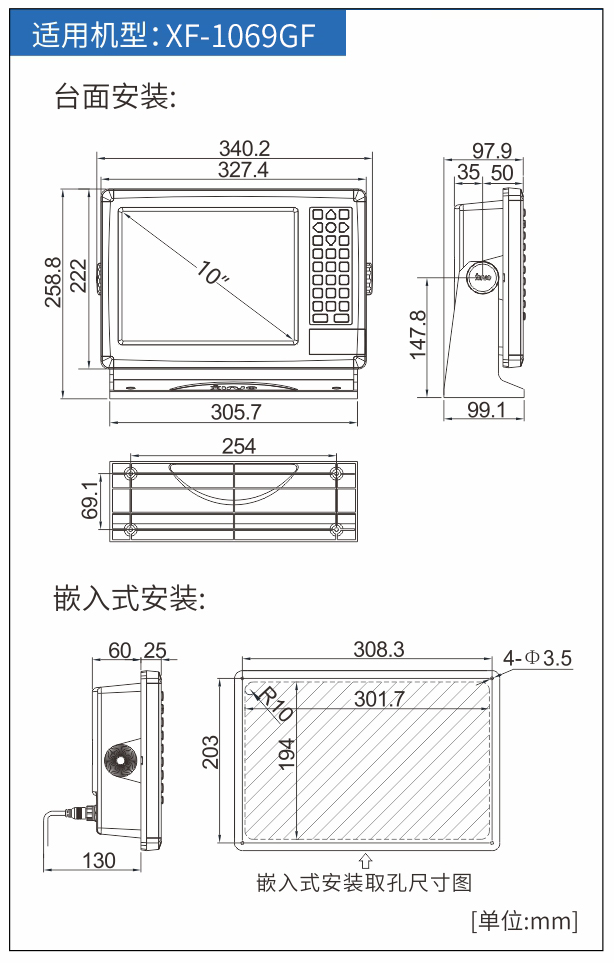

安装尺寸
