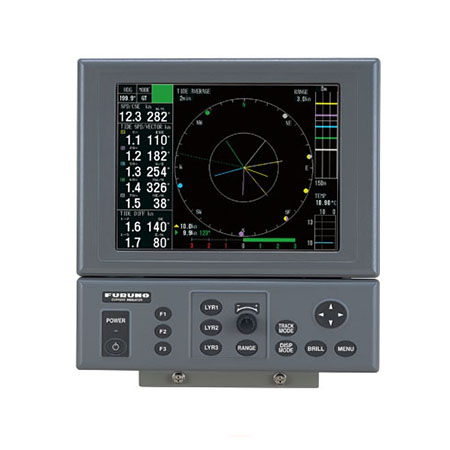

特征

• 紧凑的 3 单元设计，易于安装和维护

• 高清 10.4" 彩色 LCD

• 黑盒系统配置允许使用可选的 CRT 或 LCD 显示器

• 五个不同深度层的潮汐速度和方向连续显示

• 三光束系统可减少潮流检测误差

• 带外部 GPS 导航器和卫星罗盘的真实潮流呈现

• 截图

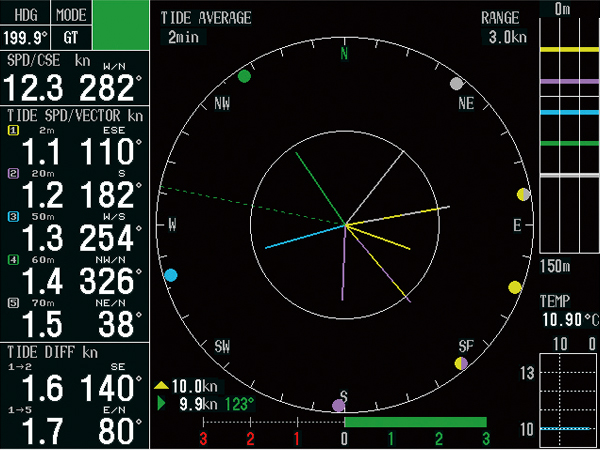

•   潮汐矢量

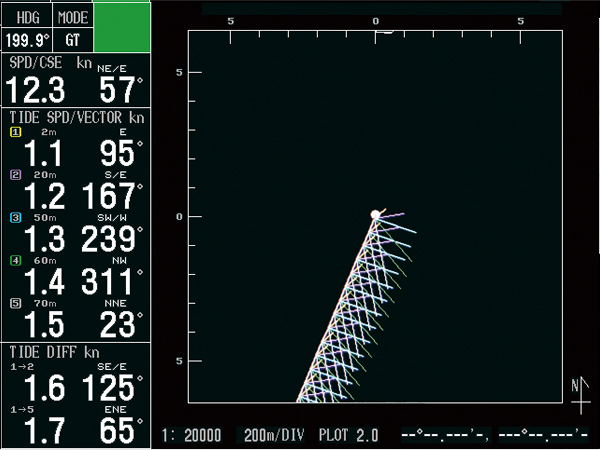

•   追踪

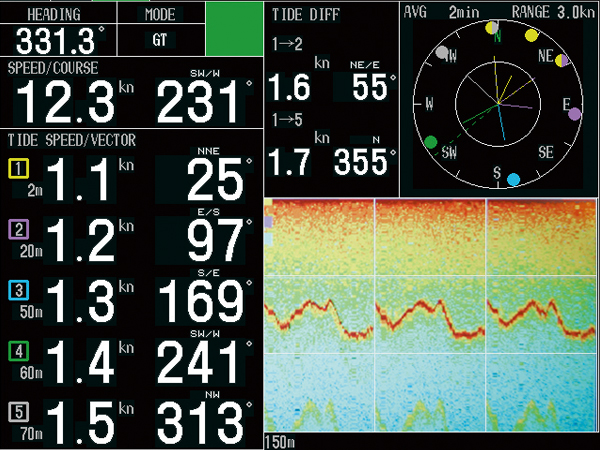

•   回声水平

•   文本

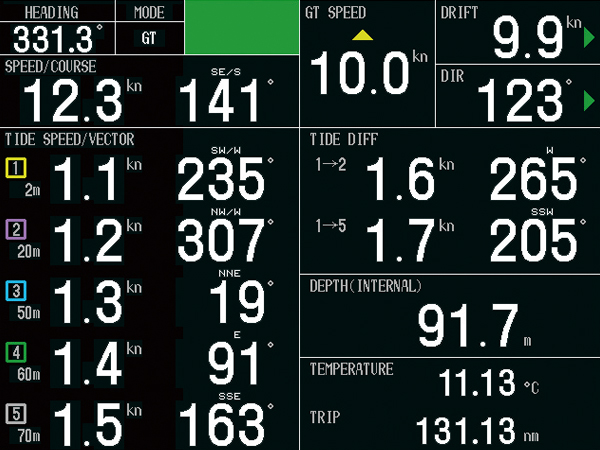

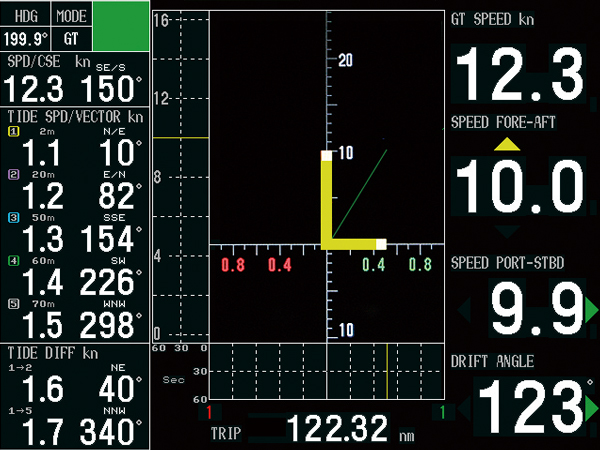

•   船速

•   潮汐日志

•


• 规格

• 一般的

• 显示单位

• 10.4" TFT 彩色 LCD，640 x 480 像素

• 潮汐速度

• 0.0～9.9节

• 测量精度

• 船速的 ± 2% + 0.2 节

• 层数

• 5层

• 深度范围

• 水深的 2% 到 75%，最大 150 米
  （地面跟踪模式需要超过 22 米的水深。水跟踪模式需要超过 40 米的水深）

• 频率

• 244 赫兹

• 防水

• 收发器/监控单元：IPX0
  控制单元：IPX2（面板），IPX0（机箱）
  接线盒：IPX4
  传感器：IPX8

• 电源

• 115/230 伏交流电

• 尺寸

• 327（高）x 290（宽）x 171（深）

• 重量

• 显示/控制单元 (MU-100C・CI-6888：6.0 kg)
  收发单元 (CI-6810：19.0 kg)
  传感器 (CI-620-1-68：21 kg)

   设备清单

     标准

• MONITOR UNIT
  MU-100C 或 BLACK BOX TYPE (LESS DISPLAY UNIT) 可用1个单位

• 控制单元
  CI-68881个单位

• 收发器单元
  CI-6810-E-100 (100 VAC) /
  CI-6810-E-200 (200 VAC)1个单位

• 带 10 m 电缆的 TRANSDUCER CI-620-1-68 或
  带 20 m 电缆的 CI-620-2-68
  （订购时注明）1个单位

• 传感器外壳
  CI-620-TF1个单位

• 贯通管
  CI-620-KS1个单位

• CI-6810 和 CI-630 之间带有 10 m 电缆的接线盒
  CI-630
  1套

• 标准安装材料
  ，包括 20 m 信号电缆组件（控制收发器）1套

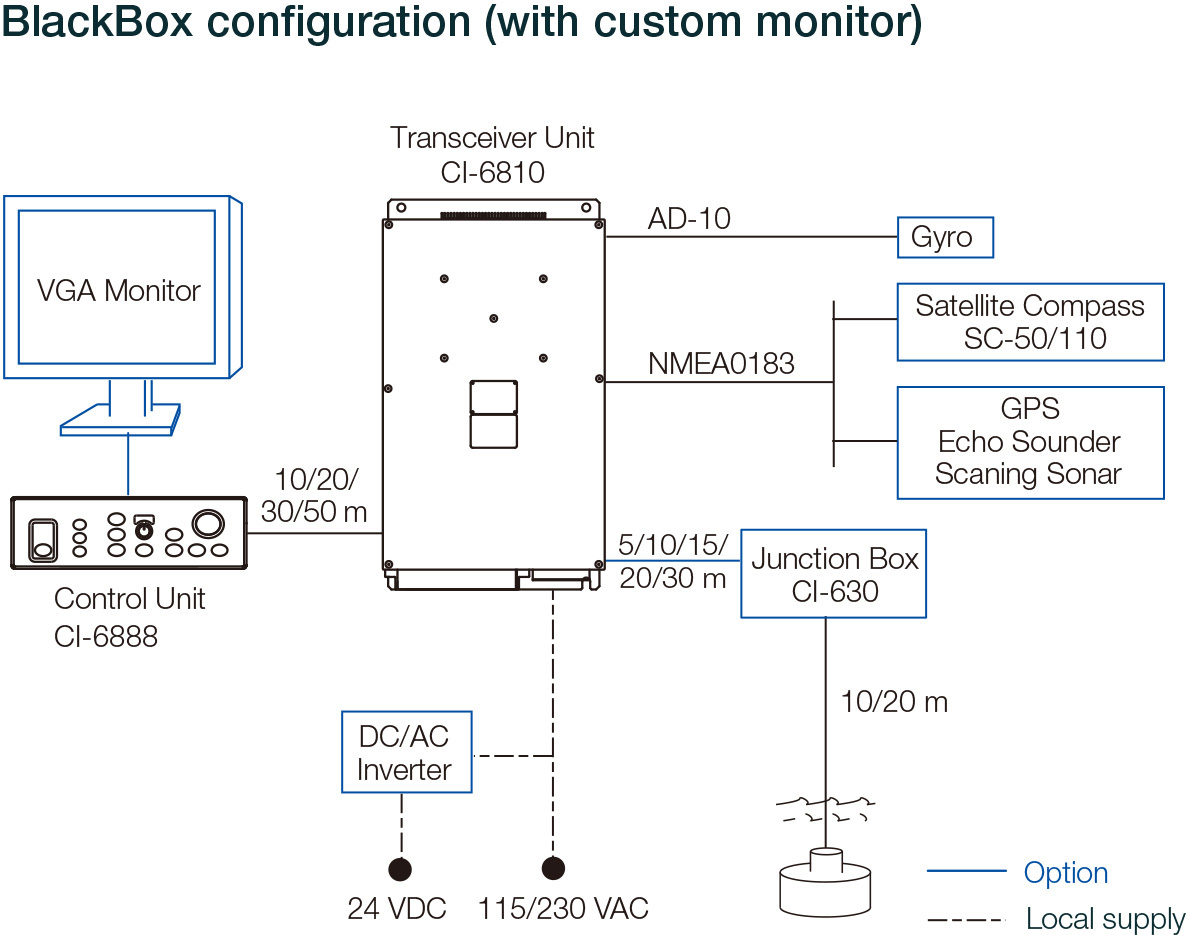

• 注意：对于 CI-68 黑匣子类型
  选择本地具有 VGA (640X480) 输入功能的平板彩色 LCD。

     选项

• 接线盒CI-630

• 直流/交流逆变器TR-2451

• 换能器外壳CI-620-TS
  （钢质船用）

• 贯通管CI-620-KS
  （钢质船用）

• 收发器电缆 - 接线盒
  Z-6FVNV-SX-C 3P+1P5M
  10M
  20M
  30M

• 电缆总成66S1239 (5M)
  66S1239 (10M)
  要将控制单元与监视器 MU-100C 分开，需要可选的 66S1239（带 5 m 电缆）或 66S1239（带 10 m 电缆）。

• 用于固定控制单元箱型
  V型

• 多用途液晶显示器MU-100Ｃ

• 4P 双绞线5M
  10M
  15M
  20M
  30M

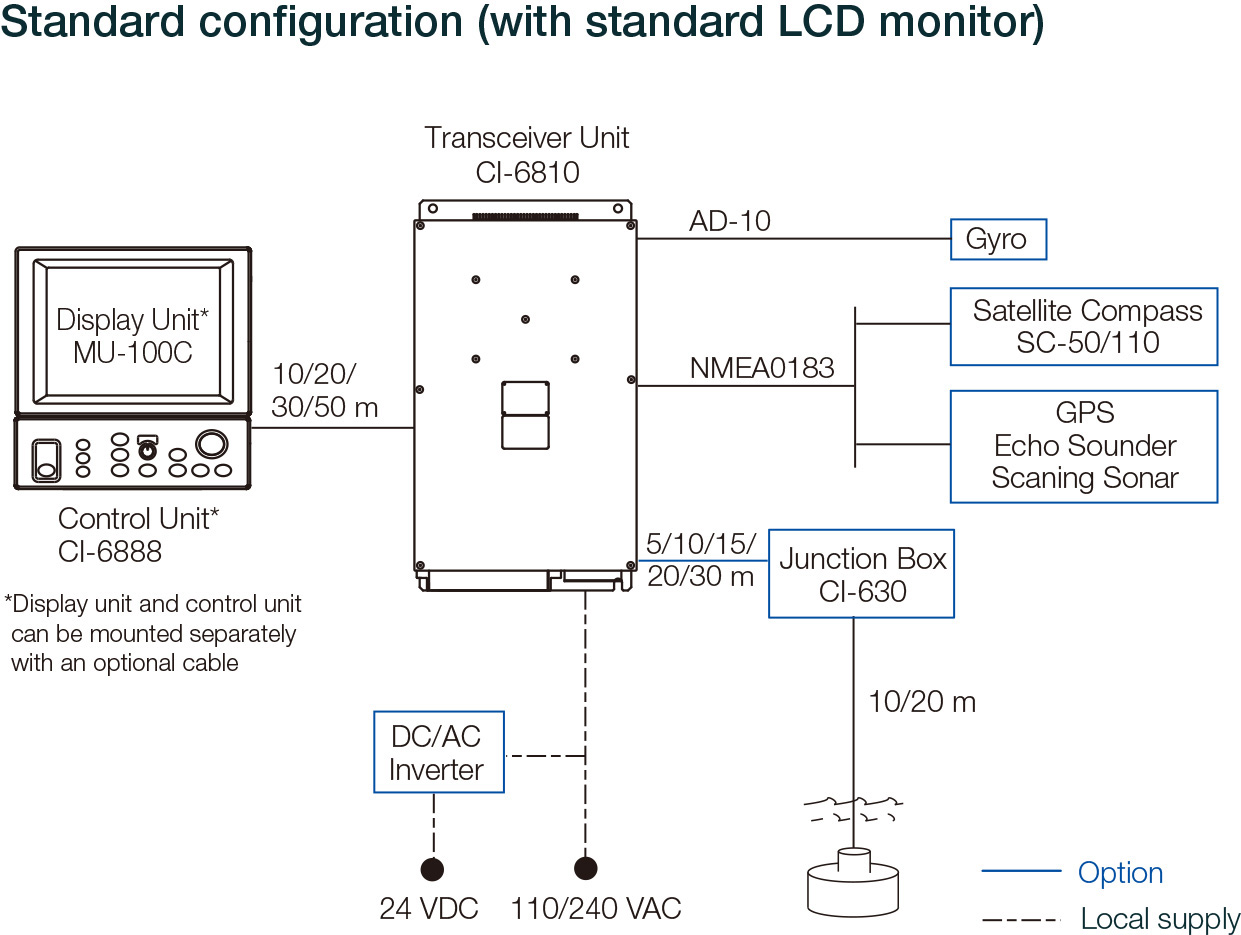

接线图
