特征

四天线设计，精度极高

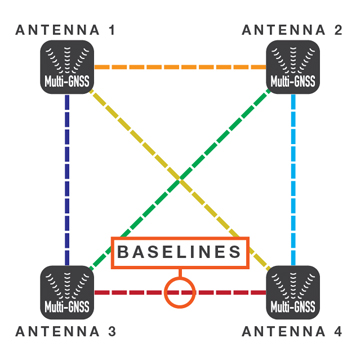

SCX-20 利用四个独立的 GNSS 天线实现极致的响应能力，为所有航海电子产品的可靠和准确航向树立了新标准。传统上，Satellite Compass™ 使用两个天线之间的一条基线计算航向；SCX-20 四天线可以使用四天线之间绘制的六个基线中的任何一个来计算航向信息。SCX-20 前所未有的四天线设计使其能够计算极其准确的航向、俯仰、横滚和起伏信息。它是复杂船舶安装的完美航向解决方案，在这些安装中，卫星的视野有时可能会受到阻碍。

所有传感器的卓越精度

SCX-20 和 SCX-21 增强了雷达、探鱼器、声纳和自动驾驶仪等机载设备的性能。准确的航向信息使您的 NAVpilot 能够保持更好的航向，从而在每次航行中节省时间、燃料和金钱；同时，精确的俯仰、横滚和起伏信息使许多 Furuno 探鱼器和声纳的显示稳定，即使在最波涛汹涌的海面也能准确显示。

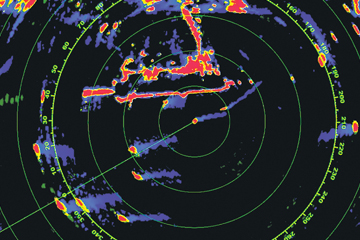

雷达/绘图仪 当 SCX-20 或 SCX-21 连接到您的古野雷达时，真实的回波轨迹可用，有助于确定本船的运动以及其他船只的运动。准确的速度和航向数据可确保目标航迹平稳准确地显示，而不会出现罗盘高度偏斜时常见的锯齿状、之字形外观。

TRUE MOTION TARGET TRAILS

FISH FINDER

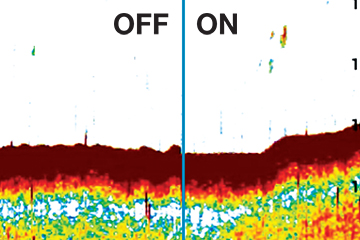

即使在波涛汹涌的大海中，SCX-20 或 SCX-21 的精确升沉补偿也使 FCV-1150 或 NavNet TZtouch/TZtouch2/TZtouch3 等探鱼器能够向您展示坚定不移的海底呈现，而无需海况引起的起伏。

HEAVING COMPENSATION

SONAR

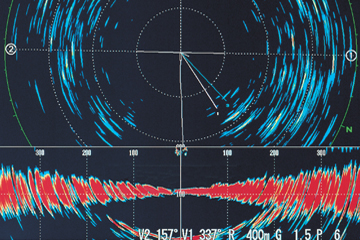

准确的俯仰和横摇信息使 Furuno 声纳系统即使在恶劣天气下也能在屏幕上显示稳定的图像。

俯仰和横滚补偿

雷达回波轨迹 ZIG-ZAG 统治

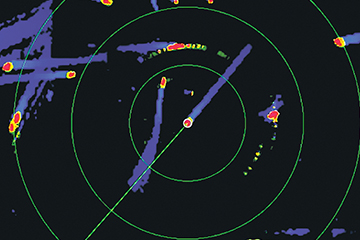

FURUNO SCX-20/21
当连接到 Furuno SCX-20/21 时，由于 SCX-20/21 的惊人精度，雷达的回波轨迹保持稳定并清晰地描绘出准确的回波轨迹。

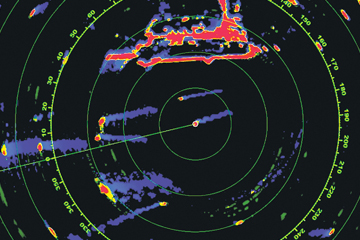

A 公司

公司的卫星罗盘无法保持稳定的航向，使得回波轨迹几乎无法辨认。

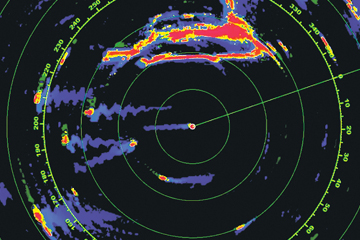

B 公司

B 公司的航向精度波动 +/- 3˚，更新速度较慢，导致回波轨迹具有较宽的之字形图案。

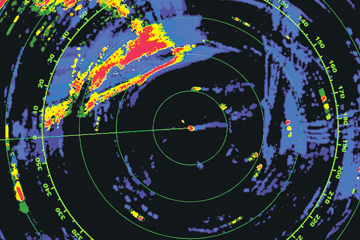

C 公司

C 公司的航向精度波动 +/- 5˚，更新速度更快，导致无法区分和混淆的回波轨迹。

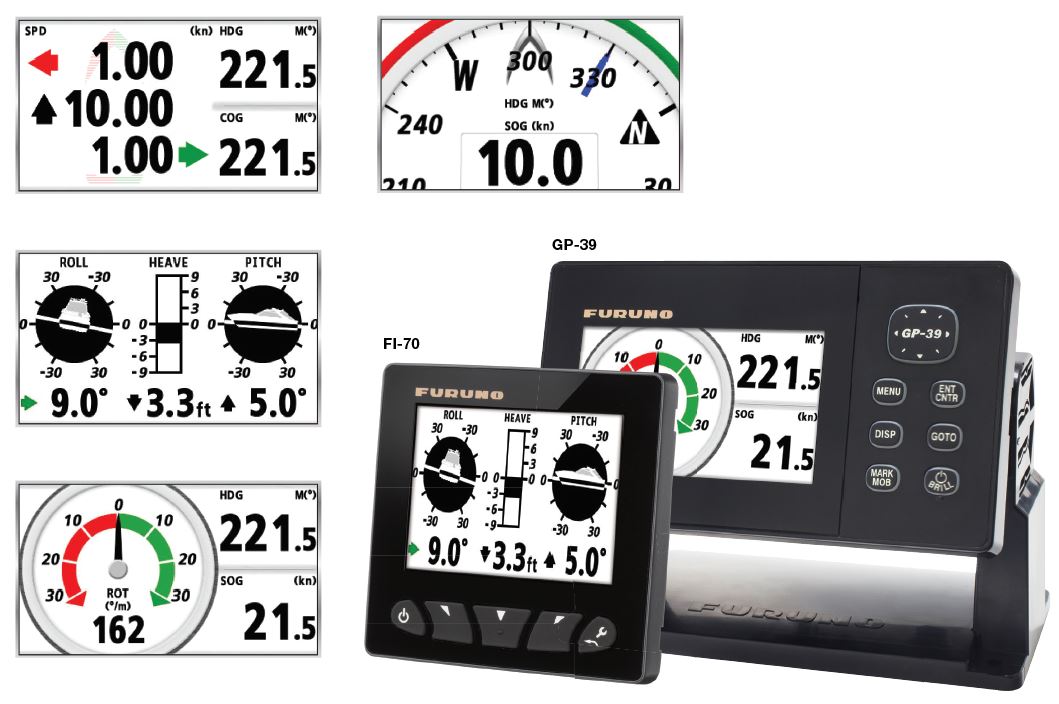

中继关键数据

毫不费力地连接现有的 Furuno 系统，通过显示 NavNet TZtouch MFD、FI-70 和 GP-39* 等多种产品的关键信息，提高您对自己船只和周围区域的认识！可以从 NavNet 系列 MFD、NAVpilot-300 和 GP-39* 完成初始设置。
*仅限 SCX-21

   标题 (HDG)

非常适合 NavNet TZtouch MFD、NAVpilot-300 和 WASSP* 安装

*仅限 SCX-21

输出准确的时间、位置、航向、COG/SOG、ROT、横滚/俯仰/起伏 3 轴速度、气温和气压数据

雷达、声纳和导航的前所未有的航向精度

使用四个多 GNSS（GPS、QZSS、GLONASS、Galileo）天线

1.0 度航向精度，0.02 节速度精度

轻巧的天线——只有 1.0kg！

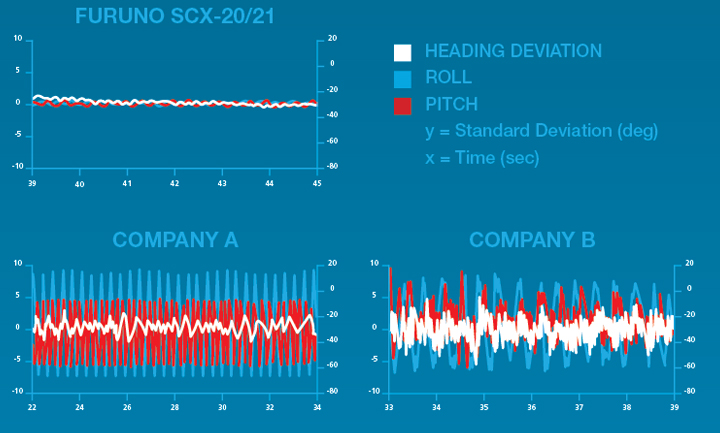

一个说明一切的比较

测试条件：
滚动 - 振幅 20°，10 秒。周期
俯仰 - 振幅 10°，6 秒。周期
航向 - 5°，15 秒。期间
标准 - ISO22090-3 (2015)

规格

一般的

频率                                      1575.42 兆赫 (GPS/伽利略/QZSS/SBAS)

                                             1602.5625 兆赫 (GLONASS)

跟踪代码                                C/A（GPS/QZSS/SBAS）、E1B（伽利略）、L1OF（格洛纳斯）

航向精度                               航向/横滚/俯仰：1.0° rms（静态）0.5° rms（动态）

跟进                                      45°/秒

稳定时间                                约 60 秒

位置精度                               GPS：约 5m （2 drms，HDOP < 4）

                                            MSAS：约 4m。（2 drms，HDOP < 4）
                                            WAAS：约 3m。（2 drms，HDOP < 4）

界面                                     1 端口 NMEA2000

                                            输入：059392/904、060160/416/928、061184、065240、126208/720、130847
                                            输出：059392/904、060928、061184、065280、126208/469/99/999 127250/251/252/257/258, 129025/026/029/538/539/540,130310/312/314/316/577/578/816/817/818/819/822/823, 130833/834/ 842/843/845/846/847

温度                                      -25°C 至 +55°C（存储：-30°C 至 70°C）

防水                                      IP56

电源                                      12-24 VDC：0.2-0.1 A（4 LEN @ 9 VDC）

设备清单

标准

电缆组件                               FRU-NMEA-PMMFF 电缆 (6m)

安装套件                               屋顶或杆式安装（可选）　

选项

安装材料、备件

接口单元                              FI-70

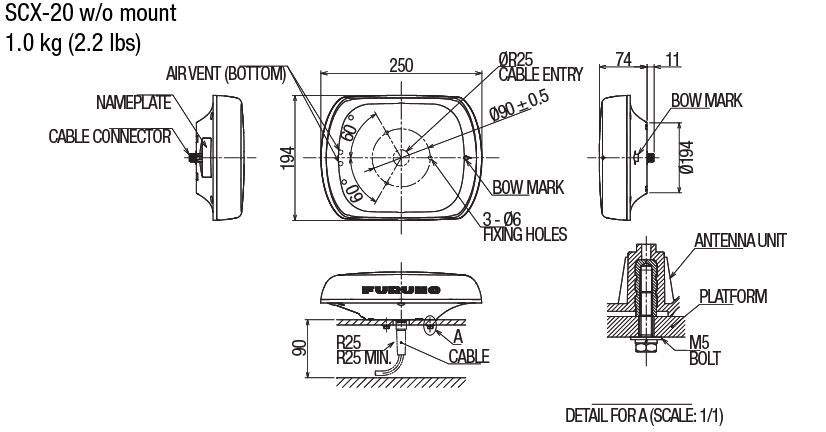

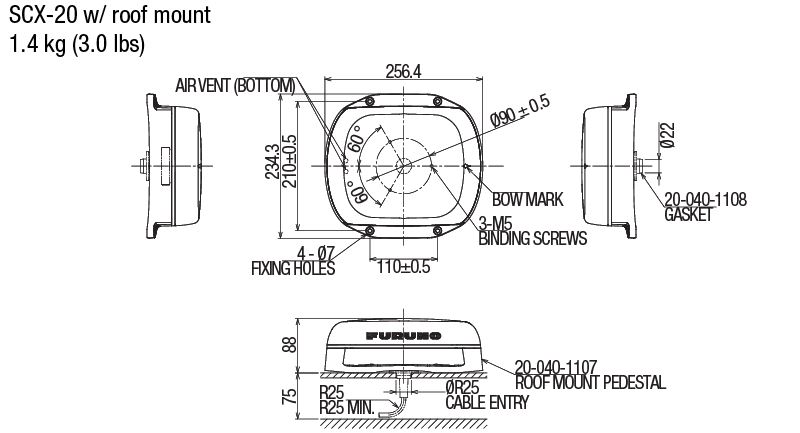

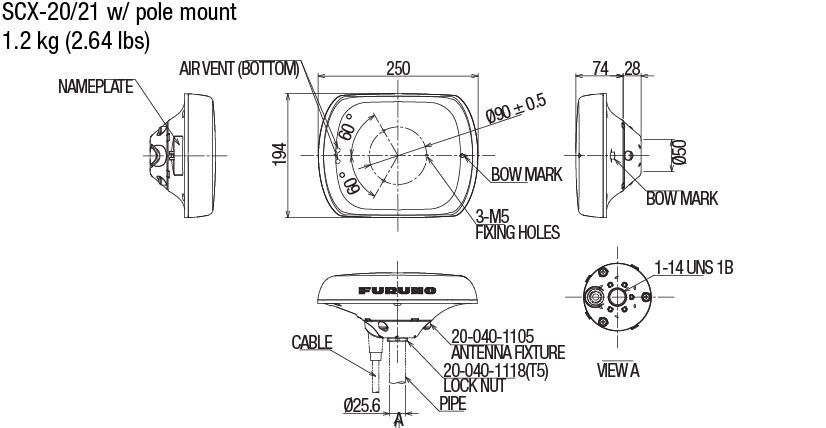

绘画



接线图
